LOGITRACE BLECHABWICKLUNGEN
ABWICKLUNGSSOFTWARE FÜR HLK, ISOLIERUNGS-, APPARATE-, ROHRLEITUNGS-, LÜFTUNGS-, BEHÄLTER- UND MASCHINENBAU
Bauteile abwickeln in 3 einfachen Schritten…
von der Auswahl bis zum abgewickelten Bauteil in weniger als einer Minute:
- Bauteil auswählen, aus Kits von über 200 gängige Trichter und Formen
- Maße, Blechdicke, Anzahl Kantungen und Anzahl von Trennstellen eingeben
- Abwicklung 1:1 ausdrucken, 3D-Ansicht kontrollieren und die Abwicklung als DXF speichern
SCHNELL GENAU UND EINFACH
INTUITIV
Intuitiv – keine Schulung notwendig
Die Standardmodule sind dank Ihres parametrischen Aufbaus, ohne Schulung sofort produktiv nutzbar
Eine Software inspiriert vom Handwerk, gemacht für Handwerker
DIREKTE DATEIAUSGABE
Speichern Sie die Abwicklung als dxf, dwg oder als 1:1 Druck für Ihren Plotter inkl. Biegelinien und Winkel
Die Zeiten des mühsamen Anreissen der Biegelinien ist vorbei. Mit LogiTRACE erhalten Sie Ihre Abwicklung inkl. Biegelinien, Biegewinkel, Abmessungen uvm.
3D MODUL INTEGRIERT
Integriertes 3D Modul zum Abwickeln von STEP Dateien
Wickeln Sie Bauteile oder auch Baugruppen im STEP Format mit wenigen klicks vollautomatisch ab.
MODULARER AUFBAU
kaufen Sie nur das was Sie benötigen.
Dank des modularen Aufbaus der Software können Sie nur die Module kaufen die Sie wirklich benötigen.
LogiTRACE – einfache Abwicklung von Blechkörpern
LogiTRACE ist eine praxisorientierte Software zur Erstellung von Blechabwicklungen. Mit wenigen Eingaben lassen sich typische Formen aus dem Lüftungsbau, Behälterbau und Anlagenbau schnell konstruieren, berechnen und als fertige Abwicklung ausgeben. Die Software unterstützt Anwender dabei, komplexe Geometrien einfach und sicher in eine fertigungsgerechte DXF-Datei umzuwandeln.
Besonders hilfreich ist LogiTRACE bei Bauteilen wie Konen, Übergängen, Rohrabzweigungen, Luftkanälen und Sonderformen. Die Bedienung ist übersichtlich aufgebaut, sodass auch ohne aufwendige 3D-Konstruktion schnell brauchbare Ergebnisse entstehen. Maße eingeben, Form auswählen, Abwicklung berechnen und direkt für die Fertigung exportieren.
Durch die DXF-Ausgabe können die erzeugten Abwicklungen direkt in nachgelagerten Systemen weiterverwendet werden, zum Beispiel in der Arbeitsvorbereitung, Kalkulation oder Schneidsoftware. LogiTRACE spart dadurch Zeit, reduziert manuelle Konstruktionsarbeit und sorgt für eine sichere Grundlage in der Blechfertigung.
LogiTRACE | Starter Kit

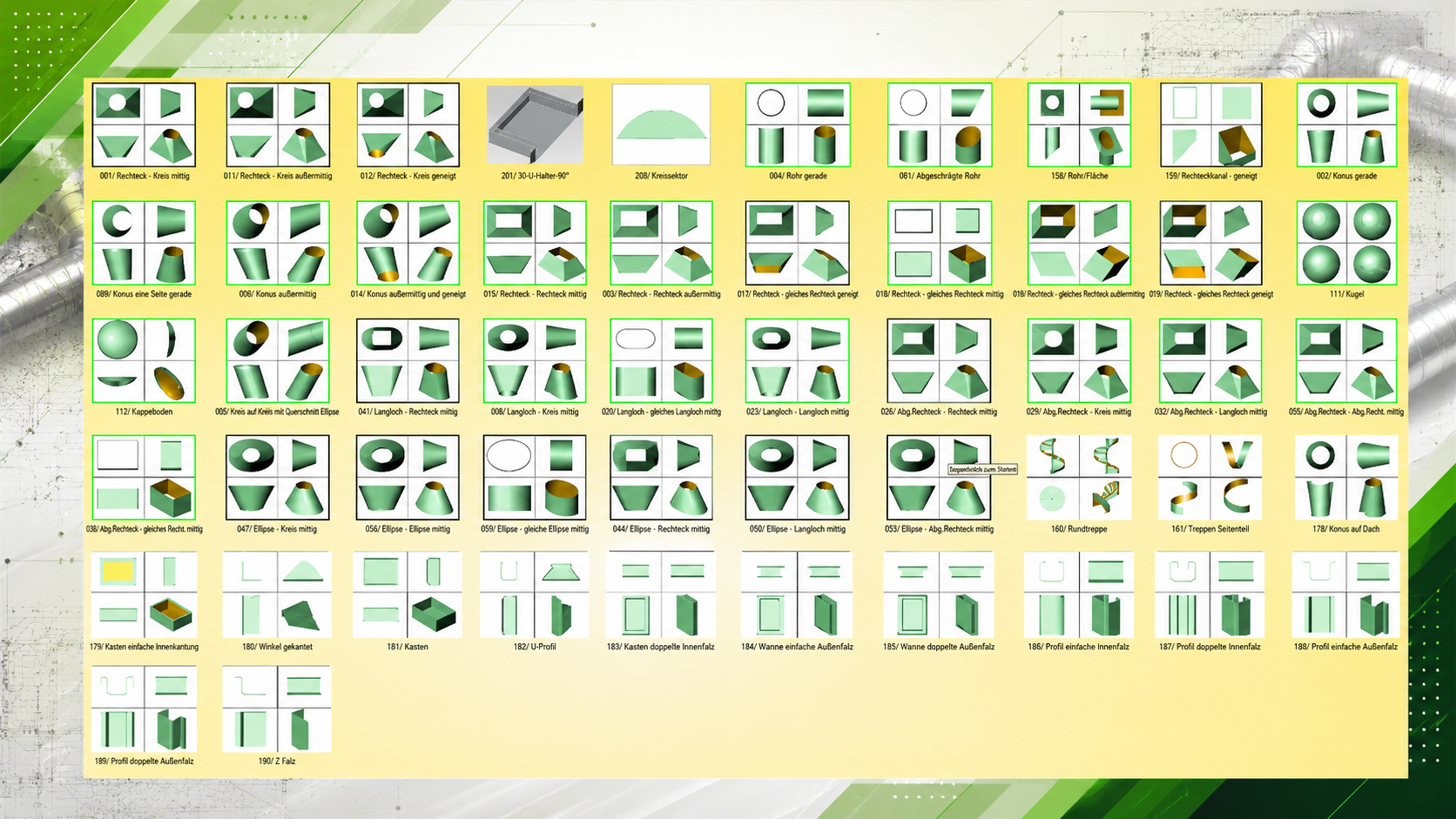

Starterkit – die Basis für alle Blechabwicklungen
Das Starterkit bildet die Grundlage für die Arbeit mit den Modulen und ist immer erforderlich. Es enthält die wichtigsten Basisformen und Standardgeometrien, die für die Erstellung von Blechabwicklungen im Lüftungs-, Anlagen- und Metallbau benötigt werden.
Dazu gehören unter anderem rechteckige und runde Übergänge, Rohre, Konen, Langlochformen, Ellipsen, Kästen, Wannen und verschiedene Profilformen. Auch geneigte, außermittige und abgeschrägte Varianten sind enthalten, sodass viele typische Bauteile direkt aus dem Starterkit heraus erstellt werden können.
Die Module sind übersichtlich dargestellt und können schnell ausgewählt, parametriert und anschließend als fertige Abwicklung weiterverwendet werden. Dadurch entsteht eine solide Basis für die tägliche Arbeit und für den späteren Ausbau mit zusätzlichen Modulbibliotheken.
Das Starterkit ist somit der Einstieg in die modulbasierte Blechabwicklung und stellt sicher, dass die wichtigsten Standardbauteile von Anfang an verfügbar sind.
LogiTRACE | Kit 1

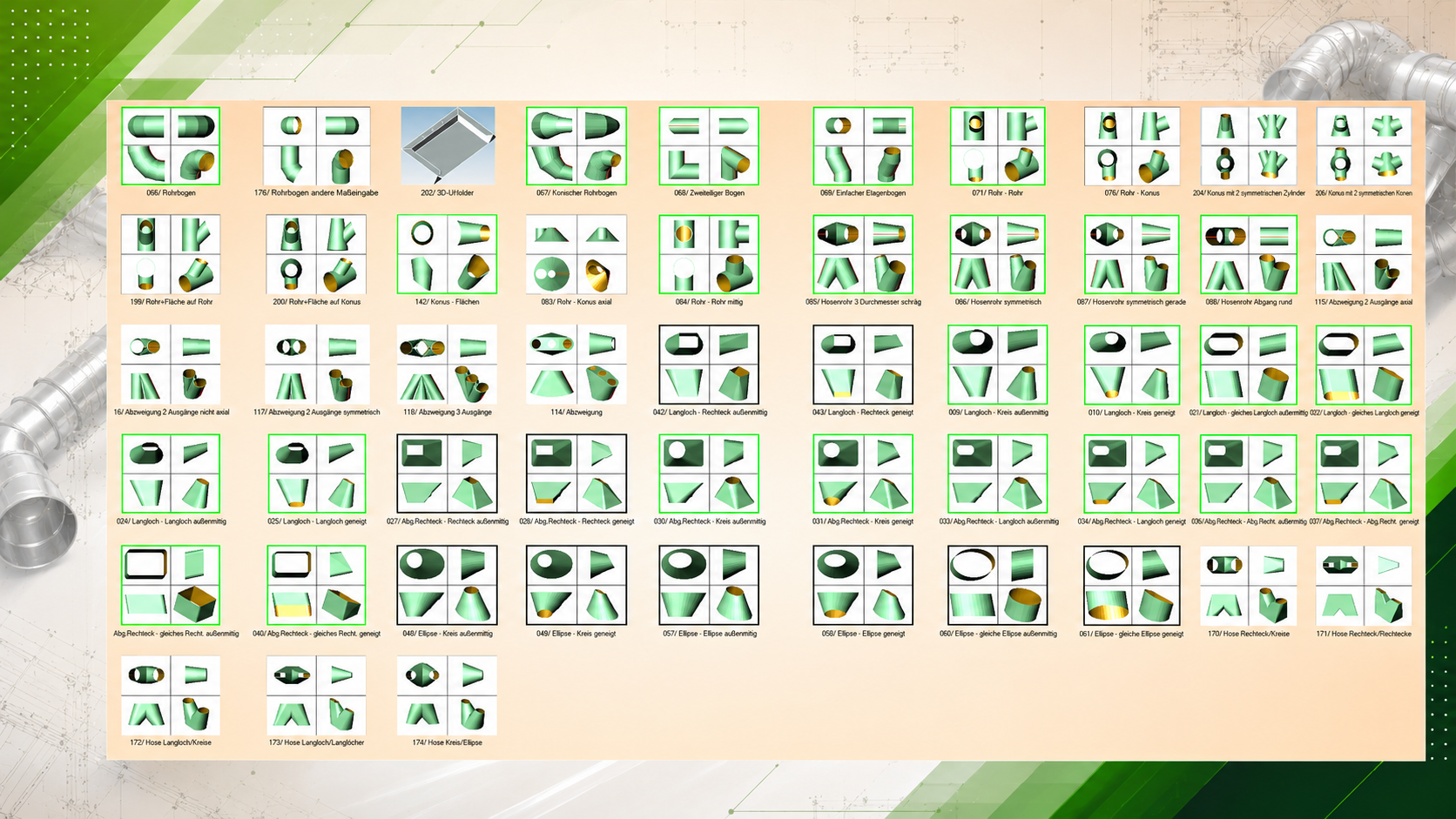

Kit 1 – Erweiterung für Rohrbögen, Abzweigungen und komplexe Übergänge
Kit 1 erweitert das Starterkit um zahlreiche zusätzliche Module für anspruchsvollere Blechabwicklungen im Lüftungs-, Anlagen- und Rohrleitungsbau. Enthalten sind verschiedene Rohrbögen, konische Rohrbögen, Etagenbögen, Rohr-auf-Rohr-Verbindungen sowie Übergänge zwischen Rohr, Konus, Langloch, Rechteck und Ellipse.
Besonders bei komplexeren Anschlussformen bietet Kit 1 eine große Auswahl praxisnaher Bauteile. Dazu gehören Abzweigungen mit mehreren Ausgängen, Hosenrohre, symmetrische und nicht axiale Abgänge sowie spezielle Übergänge mit runden, rechteckigen oder langlochartigen Anschlussformen.
Auch für außermittige, geneigte und abgeschrägte Geometrien stehen passende Module zur Verfügung. Dadurch lassen sich Formstücke erstellen, die in der Praxis häufig benötigt werden, aber manuell nur mit hohem Aufwand konstruiert und abgewickelt werden können.
Kit 1 ist damit die ideale Ergänzung zum Starterkit, wenn neben Standardformen auch komplexere Rohr- und Übergangsbauteile schnell, sicher und maßgenau abgewickelt werden sollen.
LogiTRACE | Kit 2
Kit 2 – Spezialmodule für komplexe Rohranschlüsse und Sonderformen
Kit 2 erweitert die Modulbibliothek um spezielle Formstücke für anspruchsvolle Rohr-, Konus- und Übergangsgeometrien. Enthalten sind zahlreiche Module für radiale Stutzen, Rohrabzweigungen, Rohrbögen, konische Rohrbögen, Schneckenformen sowie komplexe Verbindungen zwischen Rechteck, Kreis, Konus, Langloch und Rohr.
Besonders geeignet ist Kit 2 für Bauteile mit mehreren Anschlüssen oder besonderen Anschlusspositionen. Dazu gehören Sattelstutzen in verschiedenen Ausführungen, Behälter mit radialen Stutzen, Zwickel-Verbindungen, Rohrbogenanschlüsse auf Rohren sowie Konen mit unterschiedlichen Zylindern oder unterschiedlichen Konen.
Auch Sonderformen wie Y-Rohrabzweigungen, zylindrische Abzweigungen, Schneckenmodule, Hosen mit mehreren Ausgängen und verschiedene geneigte Übergänge sind enthalten. Diese Bauteile kommen häufig im Lüftungs-, Anlagen- und Rohrleitungsbau vor und wären ohne passende Module sehr aufwendig zu konstruieren.
Kit 2 ist damit die passende Erweiterung für Anwender, die neben Standard- und Übergangsformen auch komplexe Rohranschlüsse, Sonderabzweigungen und anspruchsvolle Formstücke schnell, sicher und maßgenau abwickeln möchten.
LogiTRACE | Kit 3

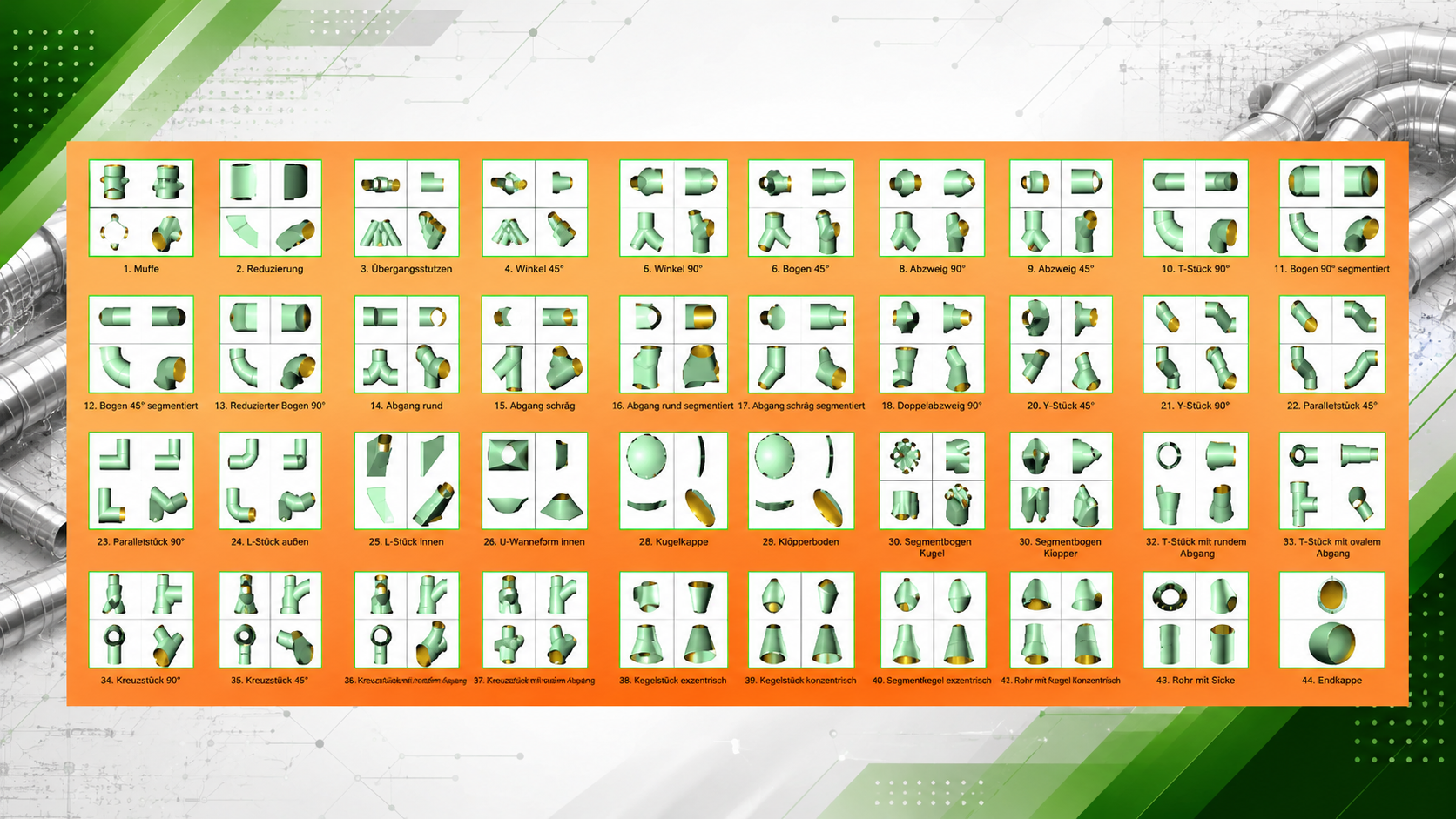

Kit 3 – Sondermodule für komplexe Bögen, Abzweigungen und Formkörper
Kit 3 erweitert die Modulbibliothek um weitere Spezialformen für besonders anspruchsvolle Blechabwicklungen. Enthalten sind komplexe Abzweigungen, gebogene Rechteckformen, ovale Rohrbögen, Hosenstücke, Zylinder-Konus-Verbindungen sowie verschiedene Bogenabzweigungen.
Der Schwerpunkt dieses Kits liegt auf Bauteilen, die in der Praxis häufig individuelle Anschlussformen oder besondere Geometrien erfordern. Dazu gehören Abzweigungen mit vier oder fünf Ausgängen, Y- und T-Übergänge, Hosenstücke in verschiedenen Ausführungen sowie Konen mit geneigtem oder tangentialem Rohranschluss.
Auch spezielle Rohrbogenformen sind enthalten, zum Beispiel ovale Rohrbögen, segmentierte Bögen, Bogenabzweigungen und L-Stücke. Dadurch lassen sich auch komplexe Leitungsführungen und Sonderanschlüsse schnell und sicher als Abwicklung erstellen.
Zusätzlich bietet Kit 3 Module für besondere Formteile wie Klöpperböden, elliptische Böden, Kombi-Körper, Flächenformen und Konus-Sonderformen. Damit eignet sich dieses Kit besonders für Anwender, die regelmäßig individuelle Sonderbauteile im Lüftungs-, Anlagen- und Metallbau abwickeln müssen.
LogiTRACE | Luftkanäle
Kit Luftkanäle – Module für rechteckige Kanäle, Bögen und Abzweigungen
Das Kit Luftkanäle erweitert die Modulbibliothek um spezielle Bauteile für rechteckige Lüftungskanäle. Es enthält typische Kanalformen wie rechteckige Bögen, S-Bögen, T-Stücke, Y-Stücke, Kreuzstücke und Hosenstücke, die im Lüftungs- und Anlagenbau regelmäßig benötigt werden.
Mit den enthaltenen Modulen lassen sich unterschiedliche Kanalverläufe schnell und praxisgerecht abbilden. Dazu gehören abgerundete 90°-Bögen, rechteckige Bögen in verschiedenen Ausführungen, mehrteilige S-Bögen sowie rechteckige Abzweigungen und Übergänge.
Besonders hilfreich ist das Kit bei komplexeren Luftkanalführungen, bei denen mehrere Richtungswechsel oder Anschlüsse berücksichtigt werden müssen. Die Module ermöglichen eine schnelle Auswahl der passenden Geometrie und reduzieren den Konstruktionsaufwand deutlich.
Das Kit Luftkanäle ist damit die ideale Ergänzung für Anwender, die regelmäßig rechteckige Lüftungskanäle, Kanalbögen und Abzweigungen erstellen und als präzise Blechabwicklung für die Fertigung weiterverwenden möchten.
LogiTRACE | Expert 1

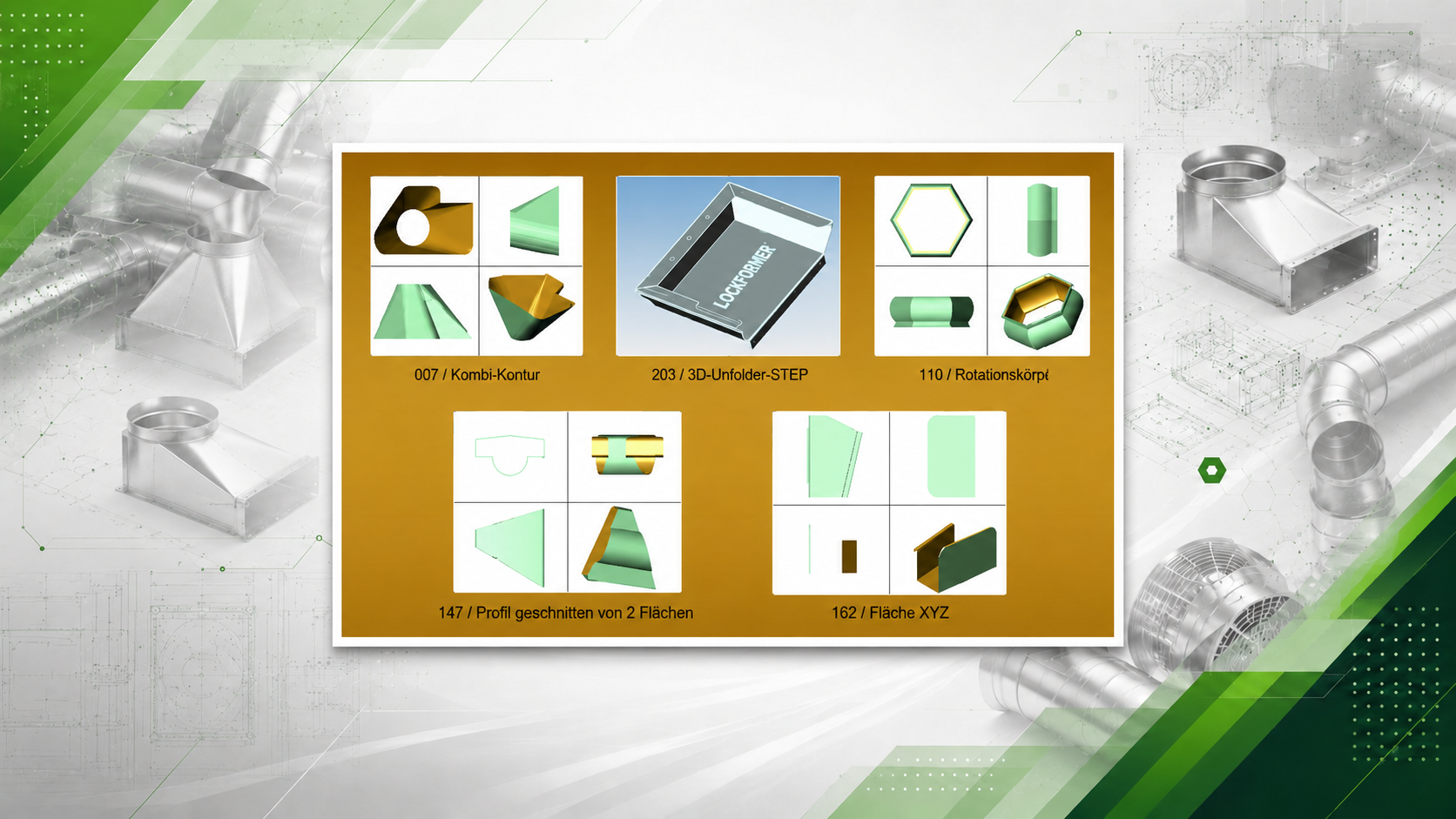

Expert 1 – STEP-Dateien abwickeln und Kombi-Körper erstellen
Das Modul Expert 1 erweitert LogiTRACE um leistungsstarke Funktionen für anspruchsvolle Blechabwicklungen. Ein zentraler Bestandteil ist die Möglichkeit, STEP-Dateien zu importieren und daraus direkt Abwicklungen zu erzeugen. Dadurch können vorhandene 3D-Daten schnell weiterverarbeitet werden, ohne das Bauteil aufwendig neu konstruieren zu müssen.
Besonders praktisch ist außerdem das Modul Kombi-Körper. Dabei werden aus zwei DXF-Konturen – einer oberen und einer unteren Geometrie – automatisch ein 3D-Körper und die dazugehörige Abwicklung erstellt. So lassen sich individuelle Übergänge und Sonderformen schnell und flexibel aus vorhandenen 2D-Zeichnungen erzeugen.
Expert 1 eignet sich besonders für Anwender, die regelmäßig mit kundenseitigen CAD-Daten, Sondergeometrien oder individuellen Übergängen arbeiten. Die Kombination aus STEP-Abwicklung und DXF-basierter Körpererstellung spart Zeit, reduziert manuelle Konstruktionsarbeit und ermöglicht eine sichere Weitergabe der Abwicklung an die Fertigung.
Damit ist Expert 1 die ideale Erweiterung für komplexere Anforderungen in der Blechabwicklung – von importierten 3D-Modellen bis hin zu frei definierten Sonderkörpern aus DXF-Konturen.
LogiTRACE | Expert 2

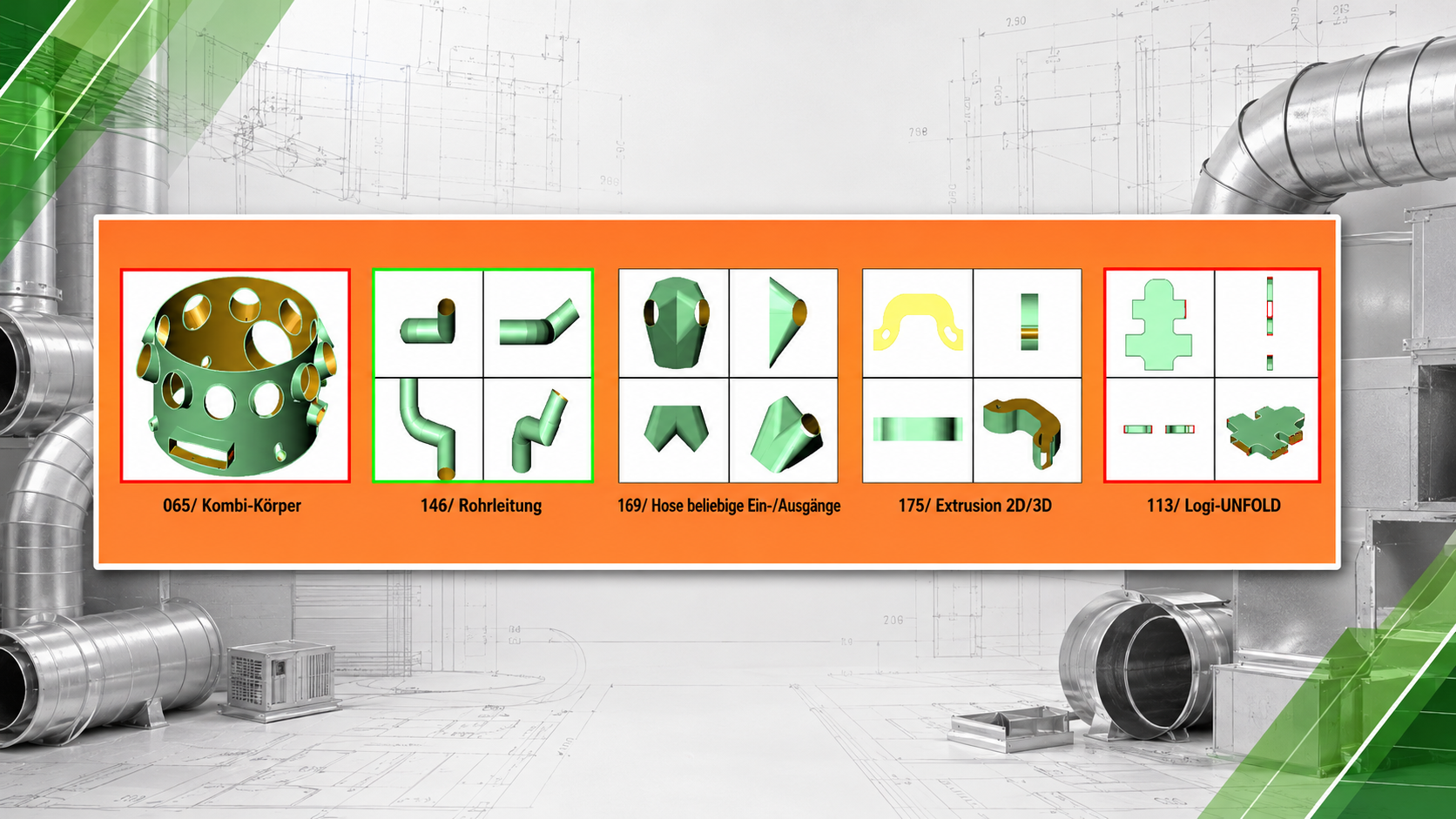

Expert 2 – Standardmodule verbinden und Verschneidungen berechnen
Das Modul Expert 2 erweitert LogiTRACE um die Möglichkeit, mehrere Standardmodule miteinander zu kombinieren. Dadurch können vorhandene Grundformen, Rohrleitungen, Hosenstücke, Extrusionen und Sonderkörper flexibel miteinander verbunden werden.
Der besondere Vorteil liegt in der automatischen Berechnung der Verschneidungen. Werden unterschiedliche Bauteile miteinander kombiniert, ermittelt das Modul die passenden Schnittkonturen und Übergänge. So lassen sich komplexe zusammengesetzte Formstücke deutlich einfacher erstellen als durch manuelle Konstruktion.
Expert 2 eignet sich besonders für individuelle Bauteile, bei denen Standardformen nicht einzeln ausreichen. Anwender können mehrere Module zu einem neuen Körper zusammenführen und erhalten daraus eine fertige, berechnete Abwicklung für die Fertigung.
Damit ist Expert 2 die passende Erweiterung für anspruchsvolle Sonderlösungen, komplexe Rohrverbindungen und frei kombinierte Bauteile im Lüftungs-, Anlagen- und Metallbau.
