3D Unfold STEP
STEP Dateien abwickeln
erstellen Sie exakte Abwicklungen und das ohne 3D Kenntnisse
Keine 3D Kenntnisse? Kein Problem! – Wandeln Sie Bauteile oder auch ganze Baugruppen mühelos in schneidbare DXF/GEO/DWG – Dateien um.
Auch wenn Sie bereits ein 3D CAD Programm im Einsatz haben ist dieses Tool für Sie die Ideale Ergänzung. Es ist auf das wesentliche beschränkt – Abwicklungen erstellen – und das so einfach wie nie zuvor.
KreLe GmbH
,
Bortolazzi AG
,
Als Schweizer Metallbaubetrieb der sich durch eine große Bandbreite unterschiedlichster Maschinen und Bearbeitungsmöglichkeiten auszeichnet waren wir lange auf der Suche nach dem passenden Kalkulationstool. Die Einführung der PROfirst Bauteilkalkulation war für uns ein großer Schritt nach vorne, es hilft uns genauer uns sicherer zu kalkulieren und zeigt einem auch gnadenlos auf wo man zu tief kalkuliert hat. Es ist wirklich ein starkes Werkzeug, wir sind begeistert.

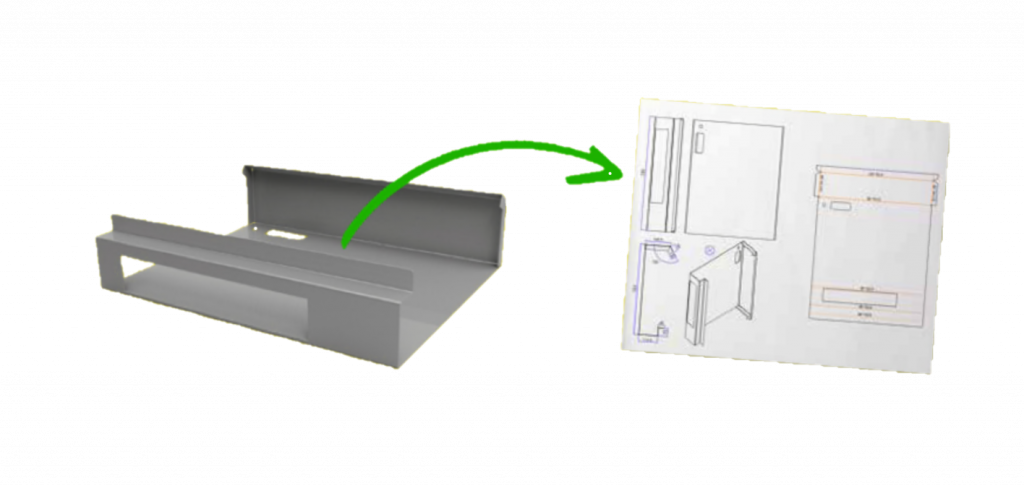

3D Unfold STEP macht aus komplexen STEP-Daten schnell nutzbare Abwicklungen – einfach, schnell und praxisorientiert.

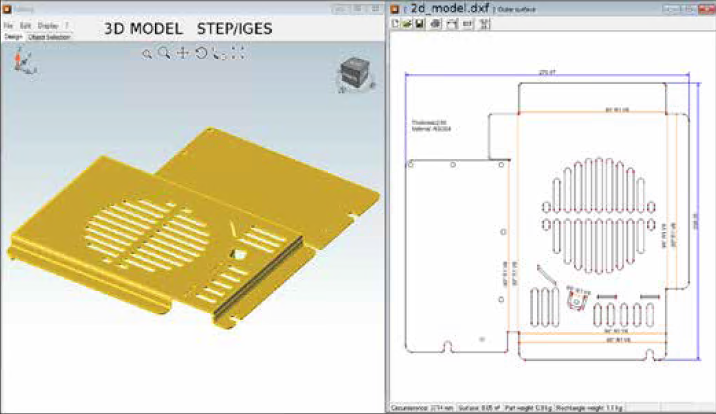

Mit 3D Unfold STEP lassen sich komplexe 3D-Dateien schnell und zuverlässig abwickeln – auch ohne tiefgehende 3D- oder Konstruktionskenntnisse. Die Software ist einfach zu bedienen und ermöglicht es, STEP-Dateien unabhängig von der Konstruktion direkt für die weitere Fertigung vorzubereiten.
Auch anspruchsvolle Blechteile und Baugruppen können verarbeitet werden. Das 3D STEP Modul berücksichtigt vorhandene Kantwerkzeuge und unterstützt dabei, Blechteile praxisnah für die Fertigung vorzubereiten. Abwicklungen können dadurch realistischer und fertigungsgerechter erstellt werden. Das Ergebnis sind zuverlässige Daten, weniger Nacharbeit und ein effizienterer Ablauf vom STEP-Modell bis zur Weiterverarbeitung.
Durch intelligente KI-Unterstützung erkennt 3D Unfold STEP Bleche inklusive Materialstärke und Menge sowie Profile innerhalb von Baugruppen. Dadurch entsteht eine klare Übersicht über die enthaltenen Bauteile und eine effiziente Grundlage für die weitere Bearbeitung.
3D UNFOLD STEP
Komplexe STEP-Dateien einfach abwickeln – auch ohne 3D-Kenntnisse.
Einfach & intuitiv
Auch ohne 3D- oder Konstruktionskenntnisse nutzbar.
Unabhängig von der Konstruktion
Komplexe STEP-Dateien schnell und zuverlässig abwickeln – Blechteile, Baugruppen und mehr.
Berücksichtigung der Kantwerkzeuge
Abwicklungen praxisnah und fertigungsorientiert erstellen – inkl. Ihrer Kantwerkzeuge.
KI-Unterstützung
Intelligente Erkennung von Blechen inkl. Dicke und Menge sowie Profilen innerhalb von Baugruppen.
Schnell zum Angebot – auch ohne 3D-Kenntnisse
Das 3D STEP Modul ist die ideale Erweiterung für die Kalkulation von Blechteilen und Baugruppen. STEP-Dateien können unabhängig von der Konstruktion schnell, einfach und zuverlässig verarbeitet werden – und das ohne 3D- oder CAD-Kenntnissen. Dadurch lassen sich Kundenanfragen unabhängig, einfach und schnell bearbeitet werden – Ihre Kunden werden den Unterschied merken.
Baugruppen analyse und Stücklisten erstellung
Mit dem 3D STEP Modul können auch komplexe Baugruppen übersichtlich verarbeitet werden. Die Baugruppe lässt sich in einzelne STEP-Dateien aufteilen, sodass jedes Bauteil separat weiterverwendet werden kann. Zusätzlich erstellt die Software eine exakte Stückliste der Baugruppe – inklusive der enthaltenen Blechteile und Profile. So entsteht eine klare und strukturierte Grundlage für die weitere Bearbeitung.
Automatische Erkennung spart wertvolle Zeit
Durch intelligente KI-Unterstützung erkennt das 3D STEP Modul Bleche inklusive Dicke und Menge sowie Profile innerhalb von Baugruppen. Manuelle Prüfungen und aufwendige Vorarbeiten werden dadurch deutlich reduziert. Das sorgt für mehr Geschwindigkeit, mehr Sicherheit und reduziert Fehler erheblich.
Ermittlung von Schweißnahtlängen und größen
Dabei werden 3D-CAD-Daten strukturiert ausgewertet und eine Schweißnahtlänge in Abhängigkeit der Bauteilumfänge ermittelt.
Fachgerechte Berechnung von Schweißnahtgrößen
Die Baugruppe wird unter Berücksichtigung der vorhandenen Blechdicken analysiert. Auf Basis der konstruktiven und fertigungstechnischen Anforderungen erfolgt eine praxisgerechte Auslegung und Berechnung der erforderlichen Schweißnahtgrößen (a-Maße).
Weld Kalk | Schweißnahtberechnung

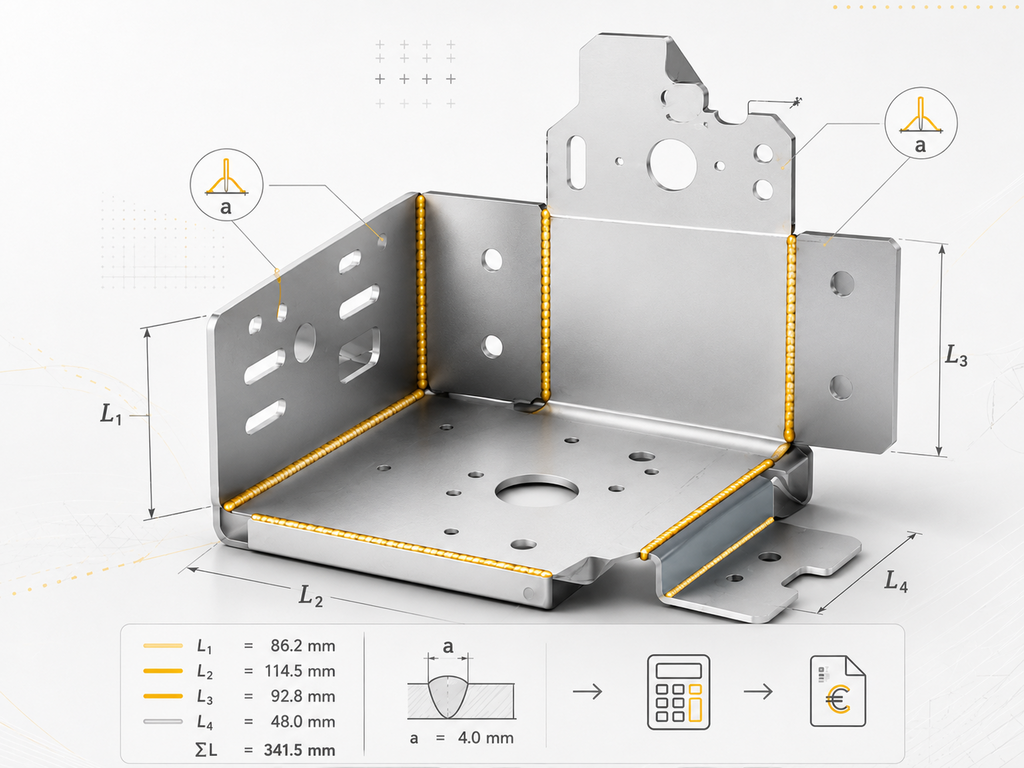

Automatische Ermittlung von Schweißnahtlängen
3D-CAD-Daten werden strukturiert ausgewertet, um relevante Bauteilkonturen und Verbindungsbereiche zuverlässig zu erkennen. Auf dieser Grundlage wird die Schweißnahtlänge automatisch in Abhängigkeit der Bauteilumfänge ermittelt.
Praxisgerechte Berechnung der Schweißnahtgrößen
Die Baugruppe wird unter Berücksichtigung der vorhandenen Blechdicken analysiert. Auf Basis konstruktiver und fertigungstechnischer Anforderungen erfolgt eine fachgerechte Auslegung der erforderlichen Schweißnahtgrößen, einschließlich der entsprechenden a-Maße.
In Verbindung mit PROfirst Kalk – automatisierte Kostenermittlung der Schweißnähte
Die ermittelten Schweißnahtlängen und Schweißnahtgrößen werden automatisch an die nachgelagerte Kalkulation übergeben. Daraus entstehen präzise und nachvollziehbare Fertigungs- und Schweißkosten. Der manuelle Aufwand in der Angebots- und Arbeitsvorbereitung wird dadurch deutlich reduziert.
PROfirst Kalk | Kalkulationssoftware
Mit PROfirst erstellen Sie in kürzester Zeit professionelle und exakt kalkulierte Angebote für Schneid- und Kantteile. Komplexe Bauteile werden in weniger als einer Minute automatisch bereinigt, der Materialbedarf intelligent ermittelt und direkt kalkuliert. So erhalten Sie auf Knopfdruck ein vollständiges, schriftliches Angebot – schnell, präzise und bereit für den Versand an Ihren Kunden. Reduzieren Sie den Kalkulationsaufwand, beschleunigen Sie Ihre Angebotsprozesse und reagieren Sie schneller als der Wettbewerb.
Schnelle Kalkulation inkl. weiterer Arbeitsgänge
PROfirst berücksichtigt automatisch alle kalkulationsrelevanten Faktoren – von Materialbedarf, Schneid- und Rüstzeiten bis hin zum Kanten und weiteren Arbeitsgängen wie Bohren, Schweißen oder Lackieren. So erstellen Sie jederzeit präzise, nachvollziehbare und marktgerechte Angebote
– und dass schnell, sicher und ohne umfangreiches Fachwissen.
